Vous trouverez ici quelques exemples de réalisation lors de chantiers antérieurs.

I -Construction ossatures bois / poteaux poutres

  1. Extension de plein-pied, toit terrasse et bardage châtaignier.
  2. Réhausse d'une maison individuelle
  3. Extension sur pilotis


II- Charpentes traditionnelles

  1- Réalisation d'un atelier d’extérieur en charpente traditionnelle
  2- Abris pour véhicule et remise en Picardie

III- Menuiserie Intérieure / Agencement de bureaux

  1- Escalier balancé
  2- Menuiserie intérieur : borne d’accueil/bureau d’accueil, banquette et caféteria
  3- Escalier droit et mezzanine
  4- Escalier droit et jolie projet sur le plateau de Millevaches en Limousin

III -Atelier de Jardin / Menuiseries Exterieures / Terrasse

I-Constructions ossatures bois/ poteaux poutres

1- Extension de plein-pied / toits-terrasses / bardage châtaignier.

L'extension à été conçu et réalisé en collaboration avec Jonas Samson, Architecte et moi-même.
Il s'agit de doter cette maison pavillonnaire des années 80' d'une plus grande pièce à vivre, mais de ne pas pour autant utiliser les même matériaux et style de cette époque, malgré les contrainte du PLU de la ville, et de budget;  Mais d'employer des matériaux plus écologiques et d'améliorer, sur cette extension, une meilleur isolation, sur les critère des nouvelles normes de la RT2012.

L'enjeu  est d'obtenir ce résultat sans pour autant construire une de ces extension-bloc, comme dans le cas de l'extension sur pilotis (plus bas sur cette page);  Blocs que l'on retrouve fréquemment dans les extensions et constructions en ossature-bois.

Pour cela, en plus de la légère avancée percées sur ces côté de deux vitrage verticaux et générant ainsi la sablière nécessaire à recevoir la pente du toit, scindant ainsi l'extension, nous avons construit un léger pare-soleil dans la même matière que le bardage, à savoir des lames de châtaignier. Ainsi avec la luminosité des fin de journée, l'ombrage créer un jeu sur la façade à bardage verticale.

A terme le projet doit se terminer par un volet paysager qui permettra son intégration dans le paysage.
Il fut question de lui ajouter une terrasse bois. Cependant, l'effet "ponton" de la terrasse bois, souvent apprécier pour sa legerté, créerait ici un effet pilotis peu souhaitable. Un vrai volet paysager, et la réalisation d'une terrasse minérale permettra au contraire de "raccrocher" l'extension dans son environnement.
Prochainement, des tuiles d'ardoises seront posé en pied de façade pour cacher, avant même la repousse de la végétation, le raccord de pied de façade.

L’étanchéité des deux toits-terrasses est assuré par une membrane EPDM. L'EPDM est une membrane d’étanchéité en caoutchouc, très semblable à une épaisse chambre à air. D'ailleurs les fabricants de pneus sont fabricants de EPDM à l'instar de Firestone.

C'est un matériaux plus aisé d'utilisation, moins laborieux que les étanchéités goudronnées, qui demande un temps considérable de passage au brûleur,en outre du fait que ce soit une phase relativement dangereuse du point de vue de l'incendie lors du chantier. L'EPDM est étonnamment résistant et est capable de supporter la pousse des racines, puisqu'il est aussi  utilisé lors de réalisation de toitures ou terrasses végétalisées.

Enfin l'isolation est assuré par de la laine de bois entre montant d'ossature, et chevron, de 14cm dans les murs, et de 20cm en rampant  sous toiture, de plus sur l'ensemble du bâtiment , il y a une isolation par l’extérieur à l'aide de panneau isolant en laine de bois rigide, de 60mm sur le murs, et de 80mm en toiture; sur lequel est fixé le bardage verticale en châtaignier  Celui-ci à été huilé à l'aide d'une huile dure écologique et incolore, qui permet de conserver longtemps l'aspect neuf du bois et de ralentir son grisement naturelle.
Cependant, et c'est l'une des raison qui nous à pousser à proposer ce bois; le châtaignier est un bois résistant à l’extérieur à l’instar du chêne, et qui, de plus, prend de magnifiques tons gris-argentés avec le temps, la pluie et les U.Vs.

Côté intérieur, l'effet brutal de l'extension est rompu d'une part par les grands vitrage triangulaire dans les pignon de la toiture. Le bardage intérieur en châtaignier, horizontale et à joint creux renforce le coté cocon de la sorte de bow-window; contrastant avec le le forte présence du nouveaux volume blanc généré par l'extension.
De plus, et ceci est une vison personnelle, plus construit en ossature, plus les rappels de la structure me manquent. Je trouve que souvent les volumes des maison ossature bois manque d'ancrage au sol; et qu'il est par ailleurs nécessaire de faire apparaître la structures des batiments, pour "sentir" les forces et les poids redescendre dans le sol. Ici simplement laisser en apparent les poutres structurelles en lamellées-collées et celles en chêne, plutôt que de les habiller par du placo-platre peint,  permet à minima cet effet.

La menuiserie entre poteaux de chêne, ainsi que toutes les pièces d'appuie en chêne des vitrages et ouvrants ont aussi été réalisé par nos soins.

A terme un seul et même sol recouvrira les partie antérieur et nouvelles de la maison, ce qui permettre une plus grande homogénéisation de l'espace.

Le jolie damier de la rencontre des lumières
 et ombres du pare-soleil et du bardage.

la repousse de la végétation  permettra de mieux
 intégrer la structure
voir une terrasse minéral et un projet paysager.

ce fut un choix de laisser la structure apparente
 et de ne pas la faire disparaître sous  le placo;
nous pour ce projet que ce ne soit pas juste un volume
qui soit généré, mais aussi son squelette.
Les étagères entre les poteaux de chêne sont en kerto et chêne.

une pièce généreuse et lumineuse est créé.
 Le bardage intérieur est lui aussi en châtaignier ,
mais horizontal est très légèrement ajouré.
 les lignes noires dessinent les lames et empêche l'aspect
 trop  plein d'un bardage complet.

avant la pose des tuiles

avant la pose du "pare soleil en lui aussi en châtaignier

avant le placo, la peinture ou le bardage intérieur : le pare-vapeur

isolation par l'extérieur en fibre de bois rigide de 80mm d'epaisseur

Ici selon l'étude de sol nous avions besoin de chercher
 les fondations en profondeur...

2-Réhausse et extension d'une maison individuelle : Poteaux-poutres

Avec Zonz et J.B

C'est un chantier en partie en auto-construction  nous avons construit la structure, fait appel à un bon zingueur pour la couverture, mais de l'isolation, à la finition des peintures intérieures c'est la clientes qui s'en ait chargé. Un très bon souvenir et une très bonne ambiance sur ce chantier.
En effet le phasage du chantier pour cause d'une budget initiale restreint à été un enjeu important, une très bonne réussite; autant d'un point de vue de la construction (comment construire un habitat relativement finit,  en intégrant à l'avance les futurs phases quand le budget sera là ; que d'un point de vue relationnelle; de confiance et d'échanges avec la cliente, qui replace le bâtiment dans un sens plus noble, celui de construire l'habitat, et non juste de réaliser un objet, de bâtir en somme, de réussir à créer un temps particulier au chantier, où les repas, les échanges sont importants, et non seulement une relation purement contractuelle.

D'une maison vieillotte, fragile et aplatit, construite pour une partie en proto-ossature de chevrons et de voliges, où une sorte de couloir sombre en brique monomur lui a été un temps ajouté à l'arrière de la maison;  nous avons réfléchis à une structure qui permet tout autant de conserver le construit, d'isoler par l’extérieur  en plusieurs temps, le budget  e permettant pas de tout réaliser en un coup.

Par conséquent, nous n'avons démolis que le toit constitué d'un 2 pans sur la partie principal et d'un 1 pan couvrant la partie couloir en monomur. Nous avons ensuite réaliser une structure en poteaux-poutres entourant la maison existante, au moyen principalement de poteaux contre-collés, dont les pignons remplis par des ossatures isolées procèdent tout autant de la stricte isolation et participe au contreventement de la structure générale. Ainsi en mitoyen l'isolation sera fait par l’intérieur ultérieurement, ainsi qu'en façade, les poteaux générant ainsi la chambrée nécessaire.

Cette structure porte quatre fermes pleine en ossatures, réunissant ainsi les deux espaces, produisant ainsi un plus grand volume sans augmenter la hauteur au faîtage du bâtiment contraint par les réglementation du PLU.
De plus la grande cheminée amène un côté esthétique très appréciable  transformant cette simple maison de banlieue pour la rapprocher d'une esthétique de bâtiment ferroviaire ou de agricole (en ce sans renforcer par le bardage verticale peint en rouge suédois, rappelant dans l’imaginaire à mon sens les batiments agricoles américain ou scandinave). Cette cheminée accueilel d'ors et déjà  le conduit du poêle de la maison, et pourra, lors d'une phase ultérieur accueillir plus de  fluides, sonorisation, ou VMC.

Contre cette structure s'appuie un grand appentis en ossature bien isolé, doté d'une verrière, de deux vitrages opaques en mitoyen et d'une porte fenêtre s'ouvrant sur le jardin autonomisant ce qui est une une grande chambre-bureau, doté elle-aussi d'un poêle.

Avant...

Mis en place de pignons porteurs en
poteaux-poutre et ossatures
bois pour porter un faîtage constitué
d'une "cheminée" en kerto
sur la longueur du bâtiment.

Pendant ...

Après avoir détoituré, nous ajoutons une structure porteuse
  pour la future charpente

L'isolation est enfermé derrière du contrepmaqué qui sera peint. Ici dans l'extrension la lumière naturelle est assurée par une verrière et deux fenêtres alongée et opaque en mitoyen une verticale et  une horizontale (non vue ici) ainsi que par une porte fenêtre sur le jardin qui autonomise cette grande chambre-bureau.

Après :

L'ancienne maison ainsi modifier accueil trois grandes mezzanines
en enfilades. non présent sur la photos; les deux séparation sont
dotés de portes qui clos ainsi les trois espaces.

le bardage sont des planches de douglas brut de sciage mise
 verticalement avec des couvre--joint, l'ensemble peint
d'une belle peinture rouge-suedois écologique de chez Auro,
pratique de mise en  oeuvre et lumineuse et changeante.
Les bois peints ont le grands avantages d'être plus facile d'entretiens
et le bénéfice esthétique, surtout lorsqu'il sont combinés
 ajouter reliefs et rythme sur une façade.

on peut voir le caisson ainsi former par
la "cheminée" de faîtage.

3-Extension sur pilotis

Sur ce projet, situé à Montreuil nous n'avons pas dessiné, et n'avons été contacté que  pour procéder à sa réalisation. Avec Zonz et JB

Levage à l'aide tire-fort, une fin de journée d'hiver.
On déjà voir le léger porte-à-faux : la largeur de la" boite"
est plus grande que l'espacement des poteaux
qui la soutiennent.

Assemblage du portique principale composé
de poteaux contrecollé d'epicéa et de kert

Nous retrouvons ici le bardage verticales en planche de douglas avant la peinture; ainsi que le toit; ce n'est pas un toit terrasse mais bien un toit zingué d'une pente minimale.

Une fois peint... Non présent sur l'image,
 le projet se termine avec l’aménagement de l'espace
 sous l'extension en terrasse exterieure

II- Charpentes traditionnelles

1- Réalisation d'un atelier d’extérieur en charpente traditionnelle

Réalisation de d'un atelier d’extérieur avec une mezzanine pour sécher des bois. Cette atelier se compose d'une structure en poteaux-poutres surmonter de 3 demis fermes avec assemblages traditionnelle.
Les bois de charpentes sont soit en sapin autoclavés, soit en mélèze.
Le sol de la mezzanine de séchage est en peuplier., la couverture en tôle ondulées. Avec Zonz et JB





On peut voir sur le plan et les photo l'ouverture en long sous  la sablière permettant un plus grande aération.

-2-Carport et remise en Picardie

Pour un jeune maraîcher bio qui s'installe à Marigny, en Picardie, nous avons construit un abris pour ses véhicules, autant utilitaires que de tourisme, et une petite remise/atelier.

Pour des raisons essentiellement budgétaire, nous devions faire quelques chose de très simple, rapidement construit et fonctionnel, en utilisant les bois déjà présent dans le stock du client. Ainsi s'explique la diversité des essences présentes. Les poteaux sont en sapin ou en chêne, les jambe de force en sapin précédemment peint, ou en acacias.

Les trois quart des arbalétrier sous des sections de madriers de sapin classique venant compléter lun stock initial.

Le bardage de la remise est simplement en voliges épaisses, et destiné à être peint pour assurer une meilleures résistances aux printemps.

Certaine lames de bardage sont volontairement manquantes, laissant place à un polycarbonate en intérieur pour créer des jeux de lumières. De vrai fenêtre viendront un jour, et en attendant nous avons créé des ouvertures avec ce même polycarbonate. Une cloison de séparation en voliges ajourées  permet la séparation en deux espaces tout en laissant passer un  maximum de lumière.
La structure du bâtis clos est une proto-ossature en chevrons reposant sur des lisses basses en douglas.

Le contreventement est assuré par les jambes de force et les contrefiches, ansi que par quelques panneaux de contreplaqué intégré à l'ossature.
La couverture est en bac-acier.

III- Menuiserie Intérieure / Agencement de bureaux

1- Escalier balancé

Avec Alain.
Dans un immeuble parisien, un ancien atelier au Rez de Chaussée doit être relié à l’appartement du dessus, le tout ne faisant qu'un seul et grand appartement d'architecte.

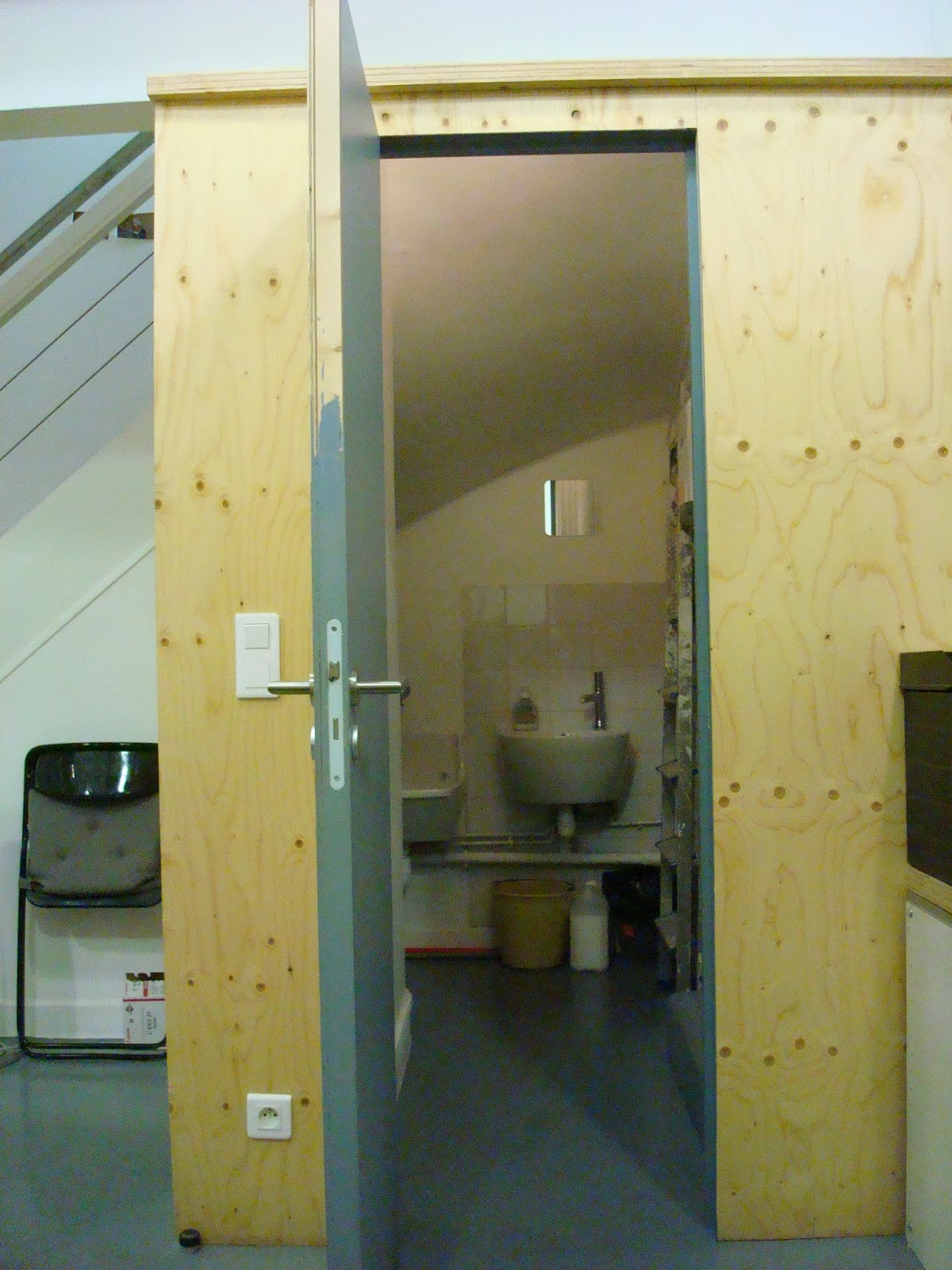

L'escalier génère au droit de son limon intérieur, une paroi abritant un sanitaire.
Les limons en pied et en tête d'escalier, tombe dans une pièce de chêne cylindrique, dont sa tête correspond à la prolongation de la main courante.
C'est travail passionnant, minutieux et laborieux; requérant beaucoup de patience et de traits (de dessin) pour arrivé à projeter un balancement adéquate, tant au niveaux de la foulée que de l’esthétique.
Le demi cylindre central composé de 16 trapèzes de chênes pour formé- a priori  quelque chose appelé un demi dotriacontagone (oui j'ai lu ce mot sur wikipedia hé).
Les marches et contremarche sont en chêne, reposant sur son develloppé extérieure sur une crémaillère en kerto. Sous le bas des premières marche se trouve un réduit pour le ballon d'eau chaude avec se trappe de visite.
La paroi est composé d'une ossature legère avec une double peau en contreplaqué, comprenant une porte camouflé ouvrant sur les sanitaires. L'ensemble est recouvert d'un bardage presque un patchwork peint par Véronique Robert-Bancharelle. Ce sont des lames fine de chêne de couleur chacune différente, composé sur site.

le 1/10e avant l'épure à l'échelle

matière initiale...

le cintre réalisé sur son moule

Affinage du cintre au rabot afin d'obtenir une courbe, puis dgrossissage du dévelloppé de la main courante.

 Levage sur chantier; on peut voir le réduit pour le ballon d'eau chaude; la trappe de visite est camouflé sous les premières marches.

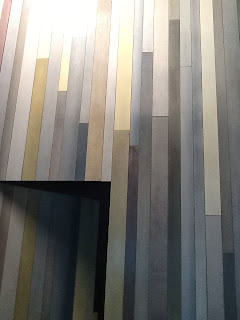

On peut voir sur ces dernière le patchwork des lame de bardage de plusieurs largeurs et plusieurs longueurs.

2- Menuiserie intérieur : borne d'accueil, banquette et cafétéria.

Il s'agissait ici de confectionner la zone d'accueil d'un service éducatif d'une grosse association à Paris.

Nous avons donc construit la borne d'accueil, comprenant un comptoir, deux bureaux et un local pour la photocopieuse; une grande banquette pour l'accueil et l'attente du public, un placard camouflant le tableau électrique et les sanitaires des employés; ainsi qu'une petite cafétéria pour les employés et le public au RDC.
L'ensemble est fait en Kerto; puis a été huilé pour le rendre plus hydrophobe et ainsi permettre un meilleur entretiens.

la banquette trouve naturellement sa place et s’intègre bien dans
le renfoncement. Le kerto a le très net avantage d'être clair, pouvant être
peint si besoin, sans ajout de placage. Résistant et existant dans
de grande largeur et longueur, cela permet la création de structures
relativement légère.

un défaut seulement, cette cafétéria aurait du voir
sa façade vitrée en retrait, ce qui aurait mieux dessiner son
volume et lui donner une meilleur place.

pour éviter le flambement du toit nous
ajouté un solivage lui aussi en kerto

3-Mezzanine dans un appartement parisien.

Dans un appartement parisien, d'une bonne hauteur sous-plafond, nous avons pu construire une mezzanine reposant sur les anciennes cloisons arrasée et repris par une structure en kerto peints.

La mezzanine est constitué d'un plancher porteur qui assure aussi la finition du sol, et en sous face nous avons rajouté du medium rainuré, puis peint.
 L'escalier est plus large à l'arrivé qu'au départ, les marches sont constitué de sapin et d'un nez de marche en chêne, le garde corps est constitué d'une ossature de sapin et de medium, et d'une main courante en frêne, se retournant pour assurer le garde-corps, bas, de la mezzanine. des sections fines de frêne sont rattachées du plancher au plafond et garantir une protection supplémentaire sans pour autant obscurcir la mezzanine.

Réalisé  sous la direction de Jean le Picard, menuisier  à Montreuil.

4- Escalier droit et jolie projet sur le plateau de Millevache en Limousin

Sur le plateau de millevache, en Limousin, Christine et Daniel contruisent leurs maison et leur atelier (Daniel est sculpteur).

Ils l'ont dessiné et construit;  en grande partie et l'ont finis avec l'aide de charpentier dont je fait partie. J' ai plus particulièrement réalisé le bardage en mélèze et l'escalier intérieur.

Celui-ci sert à rejoindre l'étage-mezzanine. L'enjeu était d'utiliser uniquement les surplus de la construction du reste de la maison et de ne pas racheter de matière; de le réaliser rapidement pour que cela ne soit pas onéreux. Ainsi les marches sont faites dans des chevrons autoporteur de toiture en mélèze de 50x225mm; les limons crémaillères avec deux poutres kerto qu'ils leur restaient, et les contremarches, en agépans, sorte de médium qui sert au contre-ventement dans la construction ossature-bois. Malgré la profondeur réduite des marches, il s'agissait de trouver le meilleur ratio afin d'avoir un franchissenent agréable à monter sans se fatiguer en prévision de la vieillesse des commanditaires.

Aussi la largeur à été réduite pour garder le maximum de place dans la maison et que celui-ci ne s'impose pas trop spatialement dans la pièce.

Le lambris intérieur est en peuplier et le parquet en acacias passé au vitrificateur écologique.

J'aime l'architecture de ces deux bâtiments. On retrouve la forme des entrepôts et gare SNCF, avec le chapeautage permettant un bandeau vitré assurant à la fois une grande luminosité, une bonne aération, mais aussi une magnifique vue quasiment à 360° depuis la mezzanine sur la campagne alentour.

La toiture est réalisée en bardeaux de mélèze selon le procédé develloppé par une scierie locale très interressante : Ambiance Bois à Faux-la-montagne.

Le premier bâtiment abrite l'atelier de Daniel, et les machines à bois utilisées pour les finitions du projet. la terrasse reliant les deux bâtiment à depuis été fermée par une verrière close qui fait un jolie jardin d'hiver... C'est vraiment sympas.

Bref en somme un projet simple où Daniel et Christine ont assumé des choix radicaux et heureux.

III -Atelier de Jardin / Menuiseries Exterieures / Terrasse

 Bien que n'ayant pas assez de photos de réalisation qui vaillent le coup dans cette rubrique, c'est pourtant un part de mon activité que je souhaiterai particulièrement développé.

En effet, les abris de jardins, les ateliers et préaux  sont autant construction qui permettent une  recherche nouvelle autant dans les matériaux que dans la forme.

D'autant plus que leur usages, souvent multiples est délié des conditions et normes lié à l'habitat, et de manière générale, c'est bâtiments ou abris sont plus facilement perçu, non pas comme des pôles dominants dans une parcelle, que sont annexe, au même titre que les dépendances, mais sont pourtant si nécessaire et agréable afin de dépolariser une parcelle; de guider la circulation sur son espace.

Trop souvent le volet paysager est reléguer au second plan dans le bâtiment, parce que fréquemment , il y a pas raisonnablement assez de budget pour ça, et il est tout à fait légitime de passer l'environnement de la construction pour secondaire.

La demande de construire des terrasses, passerelles, ateliers ou préaux  peut être l'occasion de repenser cette polarisation de la passerelle, d'accorder à l'environnement plus généralement un intérêt plus grand.

Avoir un endroit au sec sans que cela soit à l’intérieure n'est pas un luxe mais un vrai bonheur. Pouvoir prendre de l'espace pour étaler, bricoler, travailler, ou faire la fête est un grand atout pour une maison et interêt, et permet de mieux utiliser, le dehors, plus qu'un jardin dans sa simple passivité verte et infranchissable.
Pour les enfants la moindre petite cabane à outil de casto produit son effet, et souvent ceux-ci prennent position dans leur jeux et leur endroit du dehors plus chez eux. Si les enfants et les adultes finissent souvent de se lasser des cabanons, c'est je pense bien souvent parce que ceux-ci ne sont pas à l’échelle des activité qui s'y prêterait. On se fait de réunion ou de fêtes dans un cabanon, on y bricole pas, on y entrepose au mieux des outils qu'on aura tôt fait même d'oublier.

De même pour les passerelle et terrasses, chemins qui sont une véritable plus-valu sur un terrain, initiateur d'un plus grand "savoir y vivre".

Enfin, non soumis au même normalisations que la construction d'habitat, ces constructions permettent souvent de sortir de l'ordinaire des matériaux et des traditions, ou bien d'y retrouver les trace de la construction, du levage des pièces, ceux-ci englober dans les multi-couches du confort des habitations.
Essayer des enduit, des bardage à clair-voie, des mezzanines, des récupérateur d'eau, des beau établit, des espaces pratique et aérer;
En sommes les constructions d’extérieur peuvent permettent aux imaginations, audaces et au goûts la possibilité de s'exprimer.
